同行从其他镇寄来的华硕主板P8H61-M LX R2.0，USB过流15秒断电，一般来说，这个问题很简单。华硕有这个问题，基本都是USB_OC#电压异常，822排电阻可以更换，但这次换了之后还是合并了卵，最后还是修好了，虽然维修简单，重要的是思路，如图所示：

问饼哥点图，饼哥每天都很忙，但每次都要图纸BIOS都是必回的，从不后悔加入强大的场地，打开点位图搜索USB_OC#找不到，需要搜索S_USB_OC#可以搜索，如图：

点位图

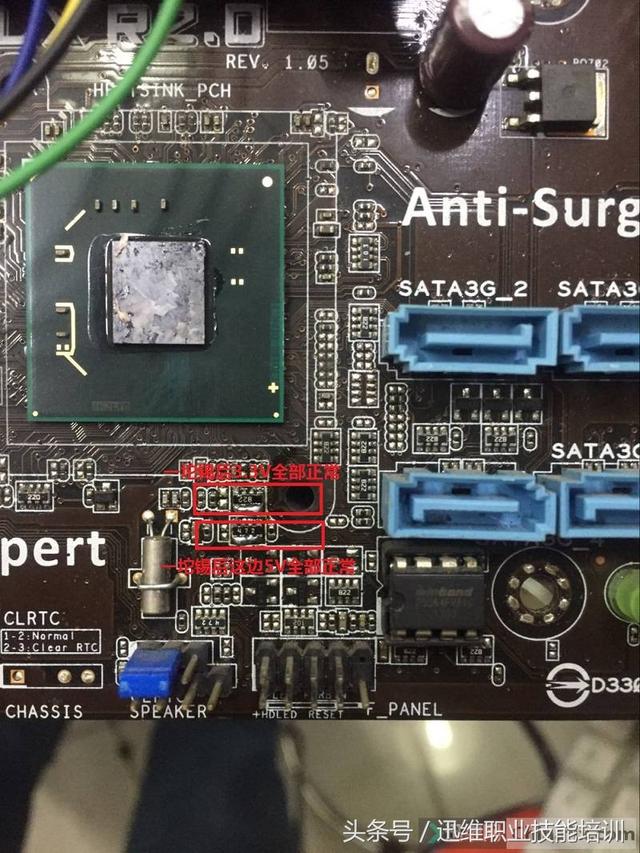

通过点位图很容易找到USB_OC连接的两个电阻，472和822形成的串联分压，看到822就不用说直接更换了822和472电阻，结果还是报了流关机，一般更换822就可以了，这次既然不行，那就量电压吧，当测量电压后发现问题，如图：

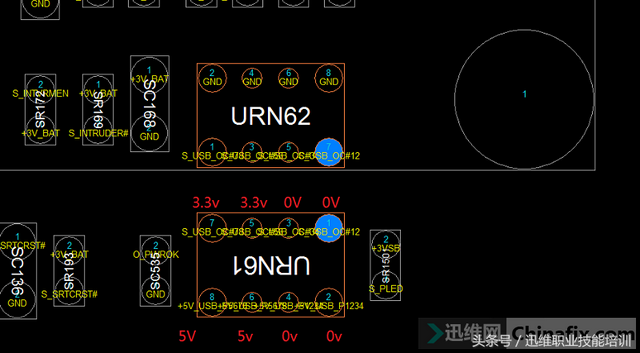

从这张点位图中可以看出，USB_OC正常应该为3.3V，下面的UR61的5 7脚正常，但1 3脚居然为0V，问题是，电阻的另一端也发现了问题，电阻的2 4脚5V也是0V，相连元件通过华硕点位图显示发现V电压来自绿色保险电阻，如图：

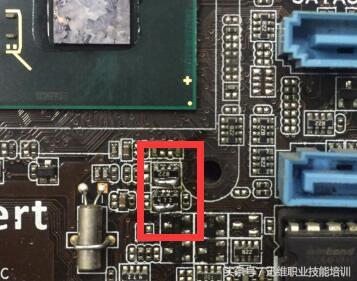

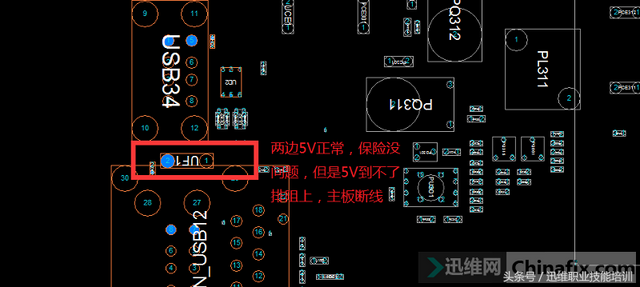

如图所示，这种保险的电阻好，两端5V所有这些都是正常的。地面电阻值两端没有短路。只有一种可能，那就是断线，不会飞线。一坨锡解决了，如图所示：

最后，机器进入系统是正常的，再也没有报告过USB过流错误，其实这个维修很简单，看看想法。主板断线，不短路。短路不能这样做，否则电阻另外两脚5V也拉低了。

华硕主板经常有断线维修，但我也是第一次遇到这里的断线，春节快到年底了，平时修的基本都是同行，现在都是各种收账，大家在评论区也说说今天的收获吧！
